Stranding Single Twist Bunching Machine 1000r/Min Tekanan Otomatis
Spesifikasi teknis
| Model |
YL-Φ1000 |
| Bobin pengembalian (mm) |
Φ500Φ-Φ630 |
| Bobin pengambilan (mm) |
Φ1000 |
| Dia. dari kawat inti (mm) |
Φ1.0 - Φ5.0 |
| Maks. diameter dari produk jadi (mm) |
Φ22 |
| Pitch of twist (mm) |
30-350 |
| Kecepatan rotasi maksimum (rpm) |
540 |
| Pitch transversal (mm) |
3-25 |
| Ketegangan penyerapan |
Jalur tegangan pneumatik, diatur dengan mudah |
| Jenis pengambilan dan pelayaran |
Mengambil sesuai dengan rotasi bobin, melintasi sesuai dengan gerakan bergantian bobin. |
| Arah memutar |
S atau Z. |
| Perangkat pembungkus |
Pengemasan atau pengemasan langsung |
| Jenis pembayaran |
Mengadopsi mesin drive pay-off |
Aplikasin
Berlaku untuk kabel data (cat5e/cat6/cat6a/cat7) dan kabel inti multi-strand
dan memutar serta membungkus sementara.
Fitur:
l Kotak penggulung menggerakkan baki ke kiri dan ke kanan di sepanjang jalan geser, dengan pitch stabil dan penyesuaian tanpa langkah, dan kabel kawat bertali diatur dengan rapi, dengan ketegangan seimbang.
l Dibandingkan dengan mesin single-strand tradisional, ia memiliki keuntungan untuk menghindari screw rod pecah pada kecepatan tinggi.
l Pemuatan dan pengungkapan bak mudah dengan konsumsi tenaga kerja yang rendah.
l Pitch yang dikendalikan komputer, roda traksi non-tekanan, jalur melewati kabel kabel gerak, meningkatkan diameter roda traksi untuk mengurangi kurva kabel kawat.

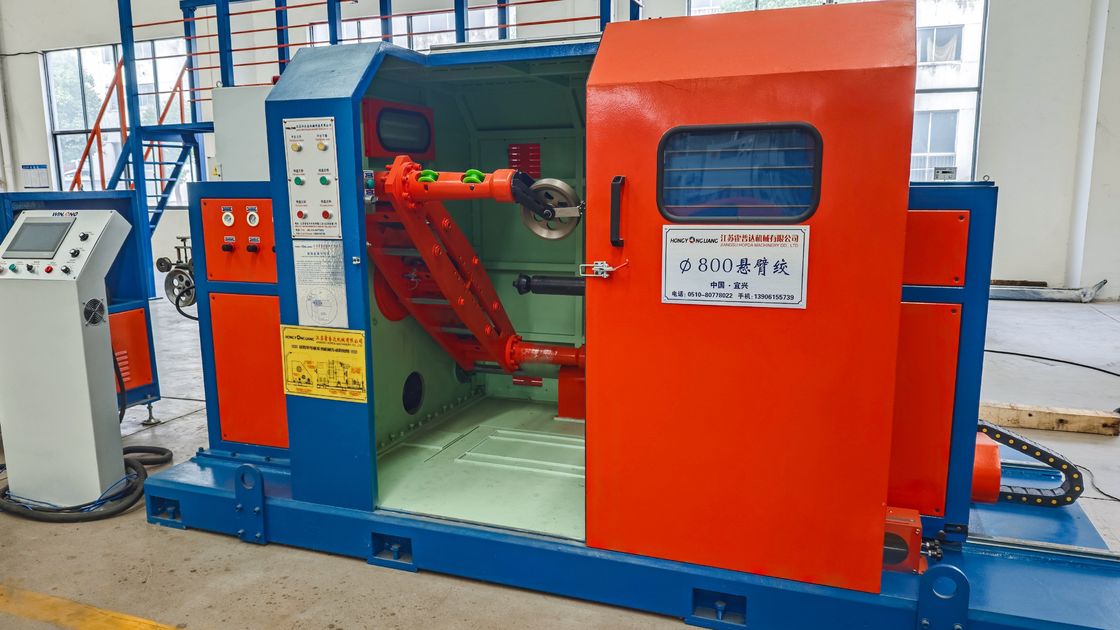

Unit utama bertali memiliki struktur lengan kantilever, tubuh berputar dengan inersia putaran rendah, rpm tinggi dan kecepatan stabil.
Deskripsi produk:
A stranding single twist bunching machine with a maximum speed of 1000 revolutions per minute (r/min) and an auto tension feature is a specific type of machine used for the production of twisted wire bundlesBerikut adalah karakteristik utama mesin seperti itu:
-
Proses Stranding: Mesin ini dirancang untuk stranding, single twist, dan bundling kawat bersama-sama untuk membentuk bundel kawat.Proses ini melibatkan memutar beberapa kawat atau konduktor di sekitar inti pusat untuk menciptakan struktur yang kompak dan stabil.
-
Konfigurasi Twist Bunching Tunggal: Mesin ini menggunakan konfigurasi twist bunching tunggal, di mana kawat diputar bersama dalam pola heliks untuk membentuk bundel kawat.Konfigurasi ini membantu memastikan kabel yang aman dipegang bersama-sama untuk menciptakan bundel yang stabil dan andal.
-
Kecepatan Maksimum: Mesin beroperasi pada kecepatan maksimum 1000 putaran per menit (r/min).
-
Ketegangan otomatis: Mesin ini dilengkapi dengan fitur ketegangan otomatis, yang secara otomatis menyesuaikan dan mempertahankan ketegangan pada kawat selama proses stranding dan bunching.Hal ini membantu memastikan ketegangan yang konsisten di seluruh produksi, menghasilkan bundel kawat yang dipintal berkualitas tinggi.
-
Panel Kontrol: Mesin biasanya memiliki panel kontrol yang memungkinkan operator untuk memantau dan menyesuaikan berbagai parameter seperti kecepatan, tegangan, dan arah tikungan.Panel kontrol menyediakan antarmuka untuk mengatur dan memodifikasi parameter operasi mesin, termasuk pengaturan ketegangan otomatis.
-
Fitur Keamanan: Mesin dapat mencakup fitur keamanan seperti tombol berhenti darurat, penutup pelindung, dan sensor untuk memastikan operasi yang aman dan mencegah kecelakaan.
Kinerja
Mesin ini terdiri dari prosedur PLC, kontrol inverter kecepatan-regulasi, kontrol pneumatik, gerakan putar kabel cantilever,Gerakan bobbin capstan mengambil dan gerak transversal bergantian dikendalikan dua kali dengan penghubung mekanik dan penghubung pneumatik, jadi, kinerja waktu yang sangat baik dari unit mulai.
Operasi normal, berhenti lambat dan keadaan darurat berhenti, selain itu,pitch twist stabil juga dijamin dengan kesalahan kecil pada saat yang sama.Seri kabel semacam itu unik dalam desain jalur produksi.Mempromosikan teknologi dan merupakan produk yang disukai untuk produksi seri kabel dan pembungkus.
