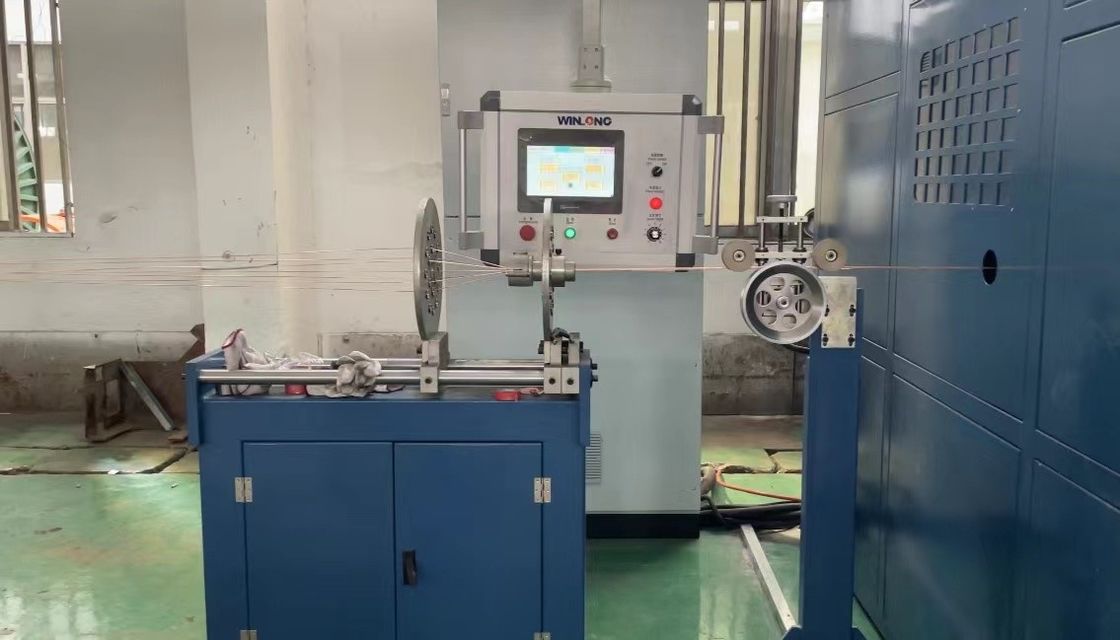

0.08-1.04mm Mesin Pengelompokan Kawat Tembaga Listrik Twist Ganda
Spesifikasi Teknis
| Model |
YL-1600 |
| Diameter dari produk bergaris (mm) |
Max. Apa yang terjadi?30 |
| Luas Bagian Stranding mm2 |
16-95 |
| Diameter konduktor masuk (mm) |
1.2-3.6 |
| Dia. dari kawat inti inlet (mm) |
1.0-10.0 |
| Kecepatan jalur (m/menit) |
Max. Apa yang terjadi?150 |
| Strand Pitch (mm) |
60 sampai 400 |
| Kecepatan rotasi (rpm) |
Max. Apa yang terjadi?500 |
Aplikasi:
Cocok untuk memutar konduktor tembaga, konduktor paduan aluminium, dll, dan untuk memutar kabel inti kabel.
Fitur:
- Mesin dikendalikan oleh PLC dengan antarmuka manusia-mesin. Teknologi kontrol digital dan pemrograman PLC memastikan keandalan seluruh sistem kontrol.Pitch untaian dapat diatur secara fleksibel menggunakan layar sentuh.
- Ia menggunakan busur dengan bahan serat karbon, yang memiliki kekuatan tinggi dan ringan.
- Sistem busur, traksi, dan angkat semua menggunakan motor independen.
- Efisiensi produksi dari double-twist buncher sekitar 3 kali lebih tinggi dari yang dari strander kaku.
Deskripsi produk:
"0.08-1.04mm Electrical Copper Wire Bunching Machine" adalah peralatan khusus yang digunakan dalam industri manufaktur kawat.Hal ini dirancang untuk kelompok atau mengumpulkan beberapa kawat tembaga listrik bersama-sama untuk membuat kabelMesin ini khusus cocok untuk kawat dengan diameter kisaran 0,08 mm sampai 1,04 mm.
Mekanisme "Double Twist" dalam mesin ini berarti bahwa ia dapat memutar kawat dalam dua arah secara bersamaan.meningkatkan kekuatan dan fleksibilitas kawat secara keseluruhan.
Saat menggunakan Mesin Pengelompokan Kawat Tembaga Listrik, kawat tembaga dalam kisaran diameter yang ditentukan dimasukkan ke dalam mesin,dan mesin mengumpulkan mereka bersama-sama tanpa memutar untuk menciptakan sekelompokProses bunching ini biasanya digunakan ketika kabel membutuhkan beberapa kabel untuk dikelompokkan bersama-sama tanpa memutar, seperti dalam kabel listrik atau kabel kontrol yang memiliki konduktor paralel.
Komponen mesin yang berputar mengumpulkan kawat dengan cara yang terkontrol, memastikan keselarasan dan ketegangan yang tepat.membentuk struktur yang lebih kuat dan lebih tahan lama.
Mesin Pengelompokan Kawat Tembaga Listrik dengan fungsi Twist Ganda dirancang khusus untuk kabel tembaga listrik,membuat cocok untuk aplikasi yang membutuhkan konduktivitas listrik yang tinggiKemampuan dan spesifikasi mesin, seperti kisaran kecepatan dan kapasitas kawat,dapat bervariasi tergantung pada produsen dan model tertentu.
Penting untuk dicatat bahwa rentang diameter kawat yang disebutkan dari 0,08 mm hingga 1,04 mm diberikan sebagai contoh.Mesin yang berbeda mungkin memiliki rentang diameter yang berbeda dan fitur tambahan untuk mengakomodasi ukuran kawat tertentu dan persyaratan produksi.
Karakteristik kinerja:
Cantilever single twist machine dengan struktur cantilever dan mengadopsi program PLC + kontrol kecepatan konversi frekuensi + kontrol pneumatik, untuk memastikan ketegangan seragam kabel;untuk memastikan stabilitas struktur geometris setelah memutar, struktur twist tunggal diadopsi, dan roda panduan kemudi berdiameter besar dirancang untuk meminimalkan lentur dan kehilangan rendah; Gerakan twist cantilever dan gulungan kawat mengambil,dan gerakan melintasi gulungan kawat, melalui pengendalian ganda penghubung mekanik dan peralatan listrik, memastikan bahwa unit memiliki sinkronisasi yang sangat baik dari empat keadaan start, operasi normal, berhenti lambat,dan hentian darurat. Karakteristik stabil; kinerja stabil dari twist pitch. operasi sederhana, untuk memastikan kinerja produk yang sangat baik.
φ1000mm mesin single twist bertingkat tinggi:
I. Aplikasi peralatan: Ini cocok untuk stranding kawat tembaga dengan lebih dari tujuh benang, seperti kabel elektronik, kabel listrik, kawat tembaga telanjang, kabel jaringan, dll.
II. Stand creel (diisi secara terpisah)
1) Tipe vertikal (dengan tegangan yang dapat disesuaikan)
a: Ditempatkan di sisi peralatan. Ini dapat memiliki 12 atau 24 kepala.
2) Jenis horisontal (dengan tegangan yang dapat disesuaikan)
b: Ini juga ditempatkan di sisi peralatan. Ini dapat memiliki 6 atau 12 kepala.
II. Struktur kawat masuk
1) Setelah dibayar dari stand creel, semua kabel akan pertama masuk distributor
plat melalui sekelompok katrol pengemudi dan kemudian mati untuk terdampar.
IV. Kinerja dan parameter peralatan:
Model sebelah kanan: Operator menghadap ke depannya dan kabel masuk dari sisi kanannya. ()
- Kecepatan rotasi band melengkung: Max: 1800RPM. Band melengkung adalah tipe roda roda.
- Lay: 11.15mm-60.24mm (bisa disesuaikan sesuai permintaan pelanggan).
- Perhitungan panjang stranding: m/min=lay*2/1000*kecepatan stranding per menit
- Arah penempatan: Ke kiri atau ke kanan
- Diameter setiap saluran pakan: Ø0,16mm-Ø1,0mm
- Area stranding: 0,4 mm2-5,5 mm2
- Pengaturan kawat: Alat pengatur kawat batang berlapis jenis Jerman dengan lemparan traverse dan jarak yang dapat disesuaikan
- Lubrikasi spindel: Pengisian minyak manual melalui pistol minyak
- Motor pengemudi: Ini terdiri dari AC 380V 1400RPM Motor teco untuk mengemudi10HP 10HP konverter Emerson Amerika dan dapat mewujudkan regulasi kecepatan stepless.
- Pengerem: rem elektromagnetik yang dapat mewujudkan pengereman otomatis melalui pemutusan internal dan eksternal
- Perlindungan pemutusan sambungan: Penutupan otomatis dan alarm pada pemutusan sambungan internal dan eksternal
- Inching: Tombol inching di bagian luar konsol listrik
- Tampilan kecepatan: Takometer pada panel kontrol
- Kontrol listrik: Pengaturan dan operasi parameter listrik peralatan dilakukan melalui panel kontrol.
- Kabel listrik eksternal: Pengguna harus menghubungkan kabel listrik eksternal dengan lemari listrik.
- Lampu alarm: Merah
- Penghitung meter: Penghitung meter elektronik enam digit
- Elemen listrik: Merek terkenal nasional atau internasional
- Bantalan: Bantalan yang diimpor dengan kemasan asli dari Jepang dan Jerman (seperti KOYO, NSK dan FAG)
- Aksesoris internal: Merek terkenal nasional atau internasional
- Kebisingan: < 75dp (diukur pada jarak 1000mm)
- Kelembaban lingkungan: ≤ 90% (jika lebih dari 90%, keringkan dengan meniup sebelum memulai peralatan)
- Suhu bengkel: ≤40°C (jika lebih dari 40°C, konverter akan mengalami pemicu perlindungan otomatis)
- Luas lantai: L3100*W1800*H1700MM
- Warna rumah: hijau apel (sesuai permintaan pelanggan)
