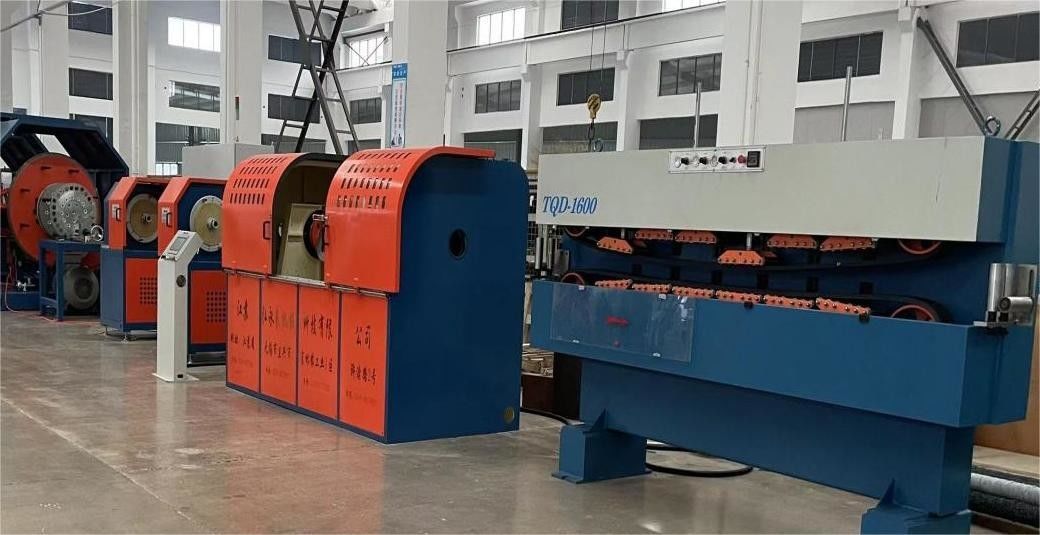

60m/Min Mesin Stranding Twist Tunggal Cantilever Double Twist Stranders

Low Noise Copper Wire Double Twist Stranding Machine Membuat Wire Bunching

Spesifikasi Teknis

Aplikasi:

Cocok untuk memutar konduktor tembaga, konduktor paduan aluminium, dll, dan untuk memutar kabel inti kabel.

Fitur:

• Mesin dikendalikan oleh PLC dengan antarmuka manusia-mesin. Teknologi kontrol digital dan pemrograman PLC memastikan keandalan seluruh sistem kontrol.Pitch untaian dapat diatur secara fleksibel menggunakan layar sentuh.
• Ia menggunakan busur dengan bahan serat karbon, yang memiliki kekuatan tinggi dan ringan.
• Sistem busur, traksi, dan angkat semua menggunakan motor independen.
• Efisiensi produksi dari double-twist buncher sekitar 3 kali lebih tinggi dari yang dari strander kaku.

Deskripsi produk:

"Low Noise Copper Wire Double Twist Stranding Machine" adalah peralatan khusus yang digunakan dalam industri manufaktur kawat.Hal ini dirancang untuk untaian atau memutar beberapa kawat tembaga bersama-sama untuk menciptakan kabel atau bundling kawat.

Istilah "Low Noise" menunjukkan bahwa mesin khusus ini dirancang untuk meminimalkan kebisingan yang dihasilkan selama proses stranding.Fitur ini dapat bermanfaat dalam mengurangi polusi kebisingan di lingkungan produksi atau menyediakan lingkungan kerja yang lebih nyaman bagi operator.

Mesin ini menggunakan mekanisme "Double Twist", yang berarti memutar kawat ke dua arah secara bersamaan untuk menciptakan kabel yang terikat erat.Tindakan twist ganda ini membantu meningkatkan stabilitas dan integritas kabel yang dihasilkan.

Tujuan utama dari mesin ini adalah untuk "Make Bunching Wire". Bunching wire mengacu pada jenis kabel atau kawat yang terbentuk dengan memutar bersama beberapa kawat individu.Proses ini meningkatkan fleksibilitas dan kekuatan kawat secara keseluruhan, sehingga cocok untuk berbagai aplikasi.

Saat menggunakan Low Noise Copper Wire Double Twist Stranding Machine, kawat tembaga dimasukkan ke dalam mesin, dan mesin memutarnya bersama dengan cara yang terkontrol.Kabel yang dihasilkan atau kawat bundling dapat memiliki karakteristik yang berbeda tergantung pada faktor-faktor seperti jumlah kawat yang diputar, arah dan derajat memutar, dan persyaratan khusus dari aplikasi.

Perlu dicatat bahwa proses double twist stranding dapat diterapkan pada berbagai jenis kawat, tidak hanya tembaga.mesin ini dirancang khusus untuk stranding kawat tembagaKawat bunching yang dihasilkan dapat digunakan dalam berbagai industri, seperti telekomunikasi, distribusi listrik, dan kabel listrik, di mana kabel yang fleksibel dan kuat diperlukan.

Karakteristik kinerja:

1. Kabel inti yang berlaku: Ф0,6-6,0mm.
2. Diameter luar ranting: MAXФ15mm,
3. Jarak jarak memutar: 20~200mm.
4. Diameter gulungan: F800mm.
5. Kecepatan derek tunggal: 600 rpm.
6. Arah: Kiri dan kanan "S", "Z" dapat beralih.
7. Mode operasi: operasi layar sentuh.
8. Kecepatan jalur produksi: 0-60m/menit

800 kantilever single winch:

1. Motor utama: 11KW;
2. Inverter utama: 11KW;
3. Rem: 10KG rem cakram pneumatik;
4. Motor pengatur kecepatan: 3.7KW;
5. Inverter pengatur kecepatan: 3,7KW;
6. Traverse: Motor menggerakkan sekrup utama untuk pengaturan kabel.1,
7. Spesifikasi gulungan pengambilan: Φ800;
8. Kunci gulungan: Kunci manual.
9. Angkat gulungan: Angkat elektro-hidraulik.
10. Operasi antarmuka manusia-mesin: Jarak memutar, kecepatan, dan meter dapat direkam, ditampilkan dan diatur kapan saja dan memiliki umum
11. Tampilan kesalahan; layar sentuh warna: 8 warna 6 inci.
12. Model spesifikasi pengontrol terprogram PLC: SIEMENS S7-200 CPU266;
13. Spesifikasi dan model pengkode putar: Jepang Rheinland CB-2000HC;
14. Jenis meter: meter dicatat di mesin dan ditampilkan pada layar sentuh;
15. Meter tipe pemutus di tempat alarm dan berhenti;
16. Batas operasi aman.
